SO SÁNH SỰ KHÁC NHAU GIỮA KHUÔN ÉP NHỰA 3 TẤM VÀ KHUÔN ÉP NHỰA 2 TẤM

Để thiết kế được một bộ khuôn ép nhựa hoàn chỉnh đòi hỏi phải có kết cấu của khuôn. Tùy theo yêu cầu sản phẩm thì sẽ có các kết cấu khuôn khác nhau như: Khuôn ép nhựa 2 tấm, khuôn ép nhựa 3 tấm…

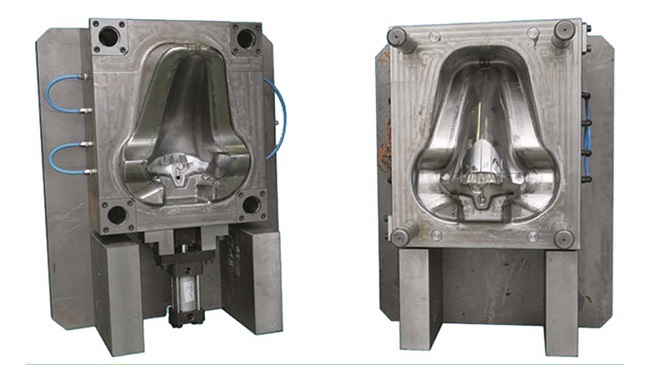

Hình ảnh một trong những loại khuôn ép nhựa

Hiện nay, các sản phẩm bằng nhựa trong đời sống sinh hoạt hàng ngày, từ các vật dụng nhỏ như cốc uống nước, thau nhựa…đến các thiết bị y tế, linh kiện nội thất ô tô…đều được sản xuất từ công nghệ đúc ép nhựa mà ra.

Chính vì thế để thiết kế được một bộ khuôn ép nhựa hoàn chỉnh đòi hỏi Kỹ sư thiết kế khuôn phải hiểu được kết cấu của khuôn ép nhựa qua đó sẽ đi vào gia công khuôn ép nhựa và sản xuất ra những sản phẩm bằng nhựa có chất lượng tốt nhất.

Yêu cầu kỹ thuật chung của khuôn ép nhựa:

  • Đầu tiên phải có có độ chính xác về hình dáng, kích thước, không bị cong vênh, có mỹ thuật, tính thẩm mỹ
  • Độ cứng của các chi tiết trong khuôn phải để đảm bảo khi vận hành, tất cả các bộ phận của khuôn không được biến dạng, không bị lệch khỏi vị trí khi phải chịu lực ép lớn
  • Chỉ tiêu về độ bóng của khuôn cũng phải được chú ý để đảm bảo độ sáng bóng của sản phẩm
  • Vật liệu dùng chế tạo khuôn không bị mài mòn, dễ gia công.

Kết cấu khuôn ép nhựa 2 tấm

Hình ảnh khuôn ép nhựa 2 tấm

Xem thêm:   Phân biệt nhựa PE, PP, PVC, PC, PET

Khuôn ép nhựa 2 tấm là loại khuôn ép nhựa có kết cấu đơn giản, có 1 mặt phân khuôn chia khuôn ra thành 2 phần là phần cố định và phần di động.

Để nhận biết về loại khuôn 2 tấm thì nhìn vào trạng thái lúc mở khuôn lấy sản phẩm ra ngoài sẽ thấy có mặt chia khuôn được mở ra và chia khuôn ra thành 2 phần riêng biệt là phần kênh dẫn và phần sản phẩm cùng nằm một phía.

Loại khuôn nhựa 2 tấm được sử dụng  trong chế tạo các sản phẩm gia dụng  đơn giản, thời gian thiết kế ngắn và gia công ngắn nhưng vẫn có độ chính xác cao để sớm đưa ra thị trường.

Ưu điểm của khuôn 2 tấm

  • Cấu trúc đơn giản hơn so với khuôn ép nhựa 3 tấm: thiết kế đơn giản nên kết cấu khuôn không đòi hỏi sự phức tạp
  • Giá thành rẻ hơn, vật liệu gia công ít, chu kỳ ép nhanh hơn
  • Dế lắp, dễ sửa chữa
  • Dễ lấy đuôi keo ra ngoài

Hạn chế của khuôn 2 tấm

Quá trình tự động hóa không cao vì không có hệ thống tự cắt đuôi keo nên cần phải thuê nhân công cắt đuôi keo. Chính vì thế không tối ưu trong việc sản xuất sản phẩm hàng loạt với số lượng lớn như khuôn 3 tấm

Khuôn ép nhựa 2 tấm cũng không dùng được trong việc gia công những sản phẩm đòi hỏi có độ phức tạp cao

Kết cấu của khuôn ép nhựa 3 tấm

Hình ảnh của khuôn ép nhựa 3 tấm

Xem thêm:   So sánh ngành kiến trúc công trình và kỹ thuật xây dựng



Khuôn ép nhựa 3 tấm là khuôn có kết cấu với 3 tấm chính: tấm cố định, tấm di động và tấm giữ đuôi keo. Khi mở khuôn có một khoảng hở để lấy sản phẩm ra và một khoảng hở để lấy đuôi keo ra ngoài

Đối với khuôn 3 tấm thì sản phẩm và đuôi keo luôn tự động tách rời khi sản phẩm và đuôi keo được lấy ra khỏi khuôn.

Ưu điểm của khuôn 3 tấm

  • Quá trình tự động hóa của khuôn 3 tấm cao hơn khuôn 2 tấm vì có thể tách đuôi keo tự động
  • Sản phẩm và phần đuôi keo sẽ tự động tách rời nhau sau khi mở khuôn.
  • Các sản phẩm phức tạp cần đến nhiều miệng phun thì luôn phải cần đến loại khuôn 3 tấm này

Hạn chế của khuôn 3 tấm

  • Chi phí đầu tư cho khuôn cao vì kết cấu khuôn phức tạp
  • Tuy là tự động hóa hơn so với khuôn 2 tấm nhưng vẫn phải cần có robot để lấy đuôi keo ra ngoài
  • Kênh dẫn kết cấu phức tạp nên vật liệu làm khuôn tốn, có nhiều nhựa thừa sau khi ép xong sản phẩm
  • Vì kết cầu khuôn phức tạp nên lắp ráp và bảo trì khuôn cũng sẽ phức tạp hơn
  • Khoảng cách giữa vòi phun đến các rãnh khuôn dài nên làm giảm áp lực phun dẫn đến tạo ra nhiều phễu liệu
  • Giá thành khuôn 3 tấm cao
