Sự khác nhau giữa aptomat MCB, MCCB, RCCB, RCBO, ELCB, RCB

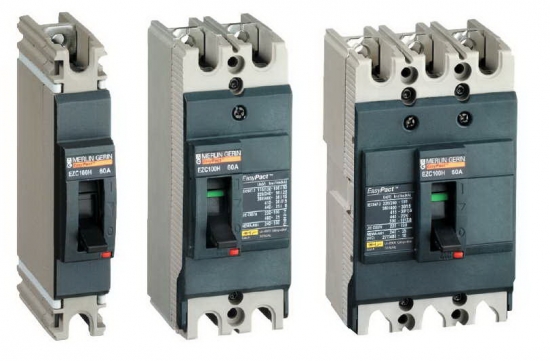

aptomat chong giat

Phân biệt sự khác nhau giữa MCB, MCCB, RCCB, RCBO, ELCB, RCB (Video)

Hàng ngày, chúng ta vẫn sử dụng những thiết bị này. Tuy nhiên, đôi khi chúng ta cũng không để ý lắm về sự khách nhau giữa MCB, MCCB, RCCB, RCBO, ELCB, RCB và chức năng, công dụng của chúng …

 Phân biệt sự khác nhau giữa MCB, MCCB, RCCB, RCBO, ELCB, RCB (Video)

VCB (Vacuum Circuit Breakers) máy cắt chân không

ACB (air circuit breaker) Máy cắt không khí

MCCB (moulded case circuit breaker) là aptomat khối, thường có dòng cắt ngắn mạch lớn (có thể lên tới 80kA)

MCB (Miniature Circuit Bkeaker) là aptomat loại tép, thường có dòng cắt định và dòng cắt quá tải thấp (100A/10kA)

RCCB (Residual Current Circuit Breaker) chống dòng rò loại có kích thước cỡ MCB 2 P, 4P

RCBO (Residual Current Circuit Breaker with Overcurrent Protection) chống dòng rò loại có kích thước cỡ MCB 2P có thêm bảo vệ quá dòng

ELCB (Earth Leakage Circuit Breaker) Thiết bị chống dòng rò, thực chất là loại MCCB hay MCB bình thường có thêm bộ cảm biến dòng rò. Loại này vừa bảo vệ ngắn mạch, vửa bảo vệ quá tải, vừa bảo vệ dòng rò.

Tuy nhiên, nếu nhìn trên góc độ mạch điện và các nguyên tắc bảo vệ thì rõ ràng RCBO và ELCB hoàn toàn giống nhau (bảo vệ chống dòng rò, chống giật), chỉ khác nhau về tên gọi và ELCB có loại cấu tạo như MCCB (còn RCBO chỉ có cấu tạo dạng tép như MCB)
RCBO = ELCB = RCCB + MCB (MCCB)

RCD (Residual Current Device) là một thiết bị luôn gắn kèm (gắn thêm) với MCCB hay MCB để bảo vệ chống dòng rò.
